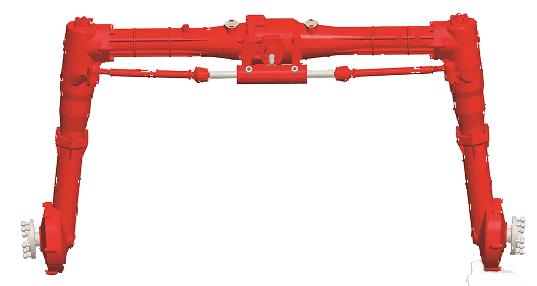

Eje de transmisión trasero de locomotora de pulverización de 25 HP
1. La transmisión por engranajes de tres etapas ofrece diversas relaciones de transmisión.
2. El reductor principal, equipado con engranajes cónicos Gleason, cuenta con una alta eficiencia de transmisión y bajos niveles de ruido.
3. Para la transmisión intermedia y final, se adopta una estructura de engranaje cónico de dientes rectos, que es razonable y compacta.
4. La incorporación de una estructura de eje de transmisión lateral aumenta la distancia al suelo y mejora la capacidad de adelantamiento del vehículo.
5. La carcasa portante, fabricada con hierro dúctil de alta calidad, presenta una gran capacidad de carga y rigidez.
6. Un diferencial con bloqueo de diferencial mejora el rendimiento del vehículo en caminos lodosos.
7. Esto es aplicable a pulverizadores autopropulsados con brazo pulverizador de 14,5 a 25 CV.
Introducción:
El eje de transmisión trasero de la locomotora de pulverización de 25 HP es compatible con pulverizadores de pluma autopropulsados de 14,5 a 25 PS. En términos de transmisión, una transmisión por engranajes de tres etapas proporciona una variedad de relaciones de transmisión. El reductor principal utiliza engranajes cónicos Gleason, lo que permite una transmisión eficiente con bajo nivel de ruido. Para las etapas de salida intermedia y final, la estructura de transmisión de engranajes cónicos de dientes rectos es ingeniosamente compacta. El diseño único del eje lateral aumenta la distancia al suelo y mejora el rendimiento del paso. La carcasa del soporte de carga está hecha de hierro dúctil de alta calidad, con una alta capacidad de soporte de carga y una excelente rigidez. El diferencial está equipado con un bloqueo de diferencial, lo que lo hace intrépido en caminos fangosos y facilita operaciones de pulverización eficientes y estables.
Principales parámetros técnicos:
Relación de transmisión total |
21.43 |
Ángulo de giro |
25° |
Carrera del cilindro de dirección |
67,5 mm |
Presión máxima de trabajo |
16Mpa. |
Solicitud de aceite para el eje motriz (norma API) |
GL-5; 85W/90 Aceite para engranajes (para uso por encima de -12 °C)
|
Parámetro estriado del eje de entrada |
EXT 127x1.27Mx20P |
